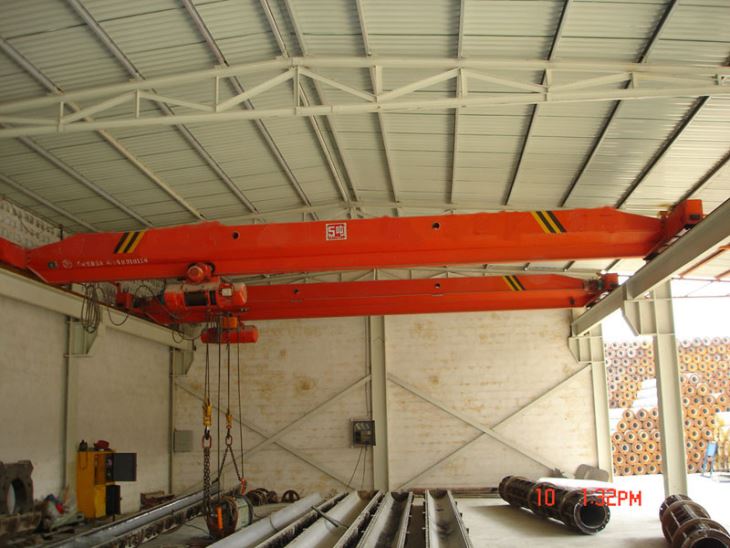

Pont Carthffosydd 2 Gwynt Sengl Pont Dros Dro Newydd Gyda Thystur Trydan

Pont Craen Dylunio Newydd Uwchben Crane 2 Ton Gyda Thyrnau Trydan

  Mae craen modur beam sengl LD yn cael ei wella a'i ddylunio ar sail model LD. Fe'i nodweddir gan strwythur mwy rhesymol a dur cryfder uwch yn gyffredinol. Fe'i defnyddir ynghyd â model CD1, model troi trydan model MD1 fel set gyflawn, mae'n grane ddyletswydd ysgafn gyda gallu o 1 i 10 tunnell. Y rhychwant yw 7.5-31.5m. Gradd waith yw A3-A4. Tymheredd gweithio yw -25 gradd i 40 gradd.

1. Prif ddarn - Prif strwythur teithio'r craen sy'n rhychwantu lled y bae ac yn teithio mewn cyfeiriad ochr yn ochr â'r rhedfa. Mae'r bont yn cynnwys dwy wagenni pen ac un neu ddau gorsedd pont yn dibynnu ar y math o offer. Mae'r bont hefyd yn cefnogi'r mecanwaith troli a chwythu ar gyfer codi llwyth i fyny ac i lawr.

2. Gorymdeithiau - Wedi'i leoli ar y naill ochr i'r bont, mae'r tryciau diwedd yn tyfu yr olwynion y mae'r craen cyfan yn teithio ynddo. Mae'n gynulliad sy'n cynnwys aelodau strwythurol, olwynion, clustogau, echelau, ac ati, sy'n cefnogi'r gwyrdd (au) pont neu'r croes-aelod (au) troli.

3. Bridge Girder (iau) - Prif ddarn llorweddol y bont craen sy'n cefnogi'r troli ac yn cael ei gefnogi gan y tryciau diwedd.

4. Runway - Y rheiliau, y trawstiau, y cromfachau a'r fframwaith y mae'r craen yn gweithredu arno.

5. Rheilffordd Runway - Y rheilffyrdd a gefnogir gan y trawstiau rhedfa lle mae'r craen yn teithio.

6. Arholiad - Mae'r mecanwaith hongian yn uned sy'n cynnwys gyrru modur, cyfuniad, breciau, dyrnu, drwm, rhaffau, a bloc llwyth a gynlluniwyd i godi, dal a gostwng y llwyth uchaf. Mae mecanwaith holi wedi'i osod i'r troli.

7. Troli - Yr uned sy'n cario'r mecanwaith codi sy'n teithio ar y rheiliau bont mewn cyfeiriad ar ongl sgwâr i'r rhedfa craen. Y ffrâm troli yw strwythur sylfaenol y troli y mae'r mecanweithiau sy'n ymgyrraedd a throsglwyddo ynddo yn cael eu gosod.

8. Bumper (Buffer) - Dyfais sy'n amsugno ynni i leihau effaith pan fydd craen neu droli symudol yn cyrraedd diwedd ei deithio a ganiateir, neu pan ddaw dau graen neu droliau symud i gysylltiad. Efallai y bydd y ddyfais hon ynghlwm wrth y bont, troli neu stopfa'r rhedfa.

Manteision:

1. Strwythur ysgafn, gosod hawdd.
   2. Gweithrediad diogel a dibynadwy, hawdd.
   3. Cynnal a chadw cyfleus.
   4. Perfformiad ffafriol, codi'n esmwyth.
