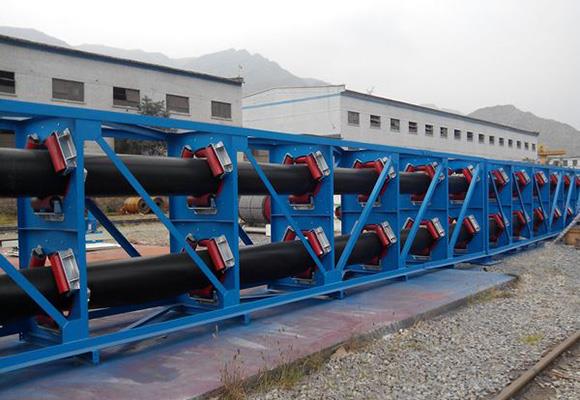

Cludwr Belt Tube
Disgrifiad Cludydd Belt Tube Fel math o offer trafnidiaeth parhaus sy'n gyfeillgar i'r amgylchedd, defnyddir y cludydd belt tiwb cylchol yn bennaf ar gyfer cludo glo, glo glo, golosg, deunyddiau cyfuno, mwyn sintered, powdwr mwynau, golosg petrolewm, calchfaen, agregau tywod-graean , ...
Cludwr Belt Tube
Disgrifiad
Fel rhyw fath o offer trafnidiaeth parhaus sy'n gyfeillgar i'r amgylchedd, defnyddir y cludwr belt tiwb cylchol yn bennaf ar gyfer cludo glo, glo glo, golosg, deunyddiau cyfuno, mwyn sintered, powdwr mwynau, golosg petrolewm, calchfaen, agregau tywod-graean, llaid asetilen, llwch ysgafnu, gwrtaith cemegol, halen, papur gwastraff, ffosfforws gypswm, slag haearn sylffwr a phob math o ddeunyddiau swmp. Mae gan y cludwr belt tiwb cylch yr un egwyddor waith gyda'r cludwr gwregys cyffredin; sef, gwneud defnydd o ffrithiant i symud y gwregys cludydd a'i ddefnyddiau. Gellir defnyddio'r rhan fwyaf o gydrannau yn gyffredin gyda'r cludwr gwregys cyffredin, fodd bynnag, y gwahaniaeth yw bod y belt cludwyr yn cael ei rolio i fyny yn siâp y tiwb cylchol.
Egwyddor a Strwythur Cludiant Belt Cylchlythyr:
1. Porthladd rhyddhau cyffredin
2. Codi porthladd
3. Rhan drawsnewid deunyddiau sy'n cael eu derbyn
4. Tâp dwbl arbennig
5. Rhan drawsnewid deunydd dadlwytho deunyddiau
6. Roller Trosglwyddo
Pan fydd y gwregys cludydd wedi derbyn y deunyddiau o'r adran drosglwyddo ar ei gynffon, bydd y belt cludwyr yn cael ei rolio i fyny yn siâp y tiwb cylchol yn raddol, yna bydd y tâp tiwb cylchol yn cael ei ddefnyddio i gludo'r deunyddiau yn y ffordd wedi'i selio, bydd y gwregys cludydd yn cael ei ddatblygu'n raddol pan gludir y deunyddiau i'r adran drosglwyddo pennaeth nes i'r deunyddiau gael eu rhyddhau.
Nodweddion
1. Gall selio a thrafnidiaeth y deunyddiau swmp.
2. Mae'n gallu trefnu'r arferion trafnidiaeth yn y ffordd gofod.
3. Gall wella'r ongl tyniant cludiant.
4. Nid oes ffenomen di-olrhain.
5. Gall gludo deunyddiau mewn dwy gyfeiriad.
Manyleb
Diamedr Tiwb | Lled band | Bandspeed (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Diamedr Tiwb (mm) | Lled band | Bandspeed (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
